高压电缆局部放电在线监测系统

一.系统介绍

       JQ-BJF-1在线式电缆局放监测系列产品基于宽频带脉冲检测而开发，是专为电力电缆的绝缘状态监测而设计的。该系列产品可实时检测电缆的局放信号，通过后台的数据分析软件和智能诊断系统，可以在线检测局部放电的大小、数量、相位，利用采集的数据形成二维或三维PRPS/PRPD图谱。

       JQ-BJF-1在线式电缆局放监测系列产品采用当前较先进的数字滤波技术，如现代小波变换、高斯滤波、双端匹配滤波等算法，可以根据现场噪声的类型自适应选择最优滤波算法，提高系统的适用性；通过重构局部放电的基本信息，实现了放电量评估和放电源定位；并通过模糊分类算法、BP神经网络、脉冲聚类分等算法，实现对局部放电类型的识别。

       JQ-BJF-1在线式电缆局放监测系列产品集成了先进的专家诊断系统，系统在多年现场实践基础上，收集了大量电力设备实践运行故障放电脉冲波形指纹特征，建立了强大的专家库系统和模糊逻辑诊断方法，能够分别对分离出来的每一种放电类型进行识别，进而诊断设备绝缘状态，极大的简化了运维人员分析局放数据的步骤和难度，缩短抢修时间，提高抢修质量，实现运维的“去专家化”。

二.产品功能

       1、实时在线监测：可以在高压电缆不停电的状态下实时监测电缆的局部放电信号幅值、极性、放电的相位、放电次数等基本表征参数及各种统计计算数据；；

       2、局放定位：全方位监测电缆本体、电缆中间接头和终端头位置处局放信息，并可实现局放精确定位；

       3、局放报警：观察和预测局部放电故障的发展趋势，故障信号及故障严重性报警，为绝缘状态诊断提供重要依据；

       4、自诊断：实时检测系统自身故障情况，并将结果上传到监控平台；

       5、数据分析：可以综合利用q-ф，N-ф，N-q，N-q-ф等多种局放图谱分析放电模式及故障类型；

       6、数据记录：提供局部放电发展趋势图、报表、告警等记录以及历史查询多项功能；

       7、放电类型分析：通过对比不同放电脉冲信号之间及放电与干扰之间波形特征的差异，能够有效地分离聚类不同的放电脉冲，区别不同的放电类型；

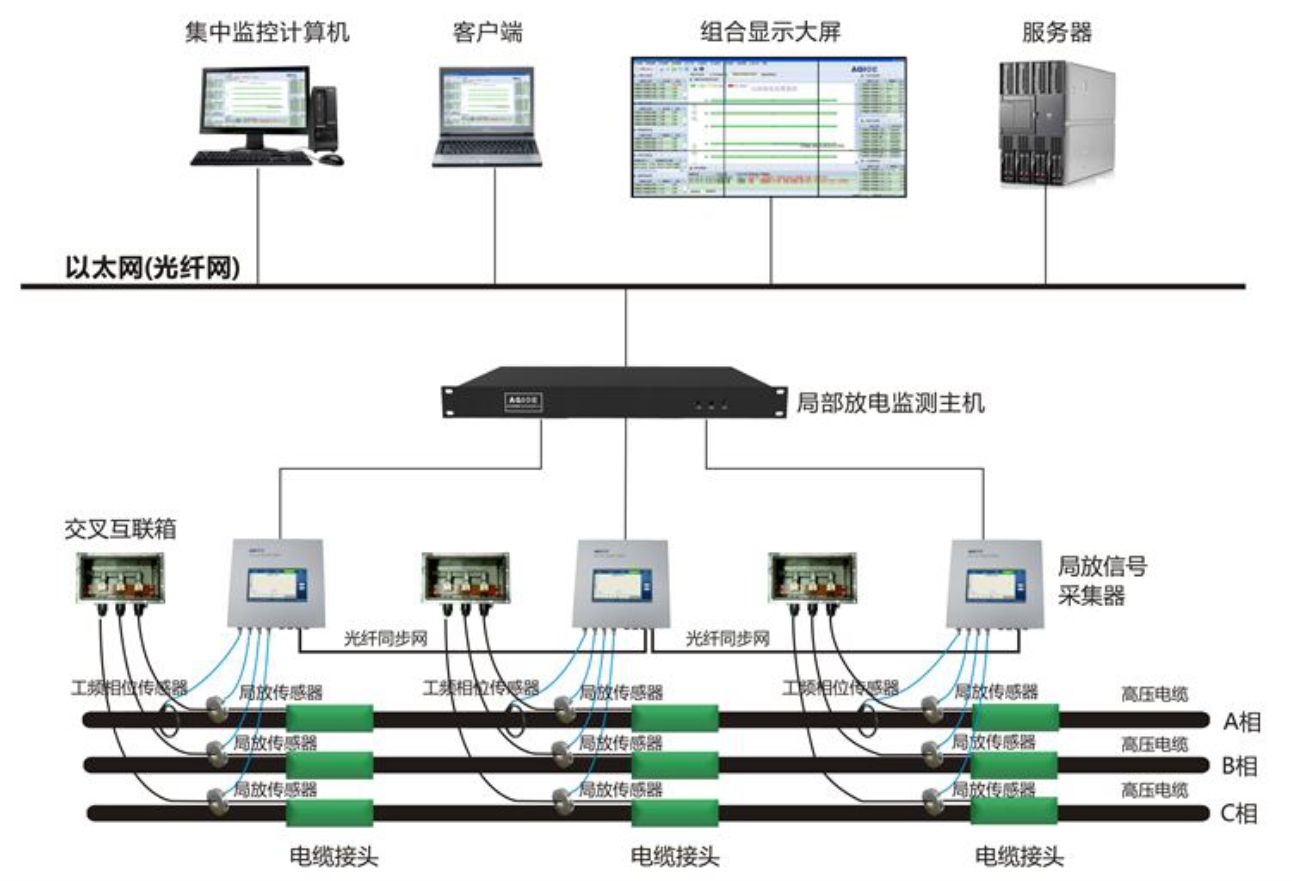

三.系统结构图
